Автоматический счетчик L-профиль защитник края машины 15.3КВт 40м/мин скорость

Регулярная линия защиты краев бумаги скоростной

Модель: ZHJ-100D

Краткое представление о продукте:

1Машина ZHJ-100D включает в себя 6 единиц:
Подставка для разворачивания бумаги
Склеивающее устройство
Устройство упаковки
Формирующая единица
Режущее устройство
Установка накладной

Модель	ZHJ-100D
Максимальная рабочая скорость	40 м/мин (минутная длина резки: 1000 мм)
	11 м/мин (минутная длина резки: 50 мм)
Регулярная рабочая скорость	15-30 м/мин
Размер защитника краев L	30-80 мм (может быть симметричным и асимметричным)
L толщина защитника краев	2.5-8 мм
Внутренняя грамматика бумаги	420-600 г/м2
Грамма поверхностной бумаги	175-250 граммов крафта
Диаметр ядра бумажной катушки	"(76 мм)
Склады	3-12
Диаметр бумажного барабана	1300 мм максимум
Размер машины	34000х1500х2200 мм
Машины	3800 кг
Общая мощность	150,3 кВт
Потребность в сжатом воздухе	00,8 МПа/0,2 м3 (поставляется заказчиком)

Структура машины, введение основных частей, введение эксплуатации:


1Структура машины
Машина ZHJ-100D включает в себя 6 единиц:
Стоянка для размотки бумаги, Устройство клея, Устройство упаковки, Устройство формования, Устройство резки, Устройство сборки
Бумажный рулон проходит через более 6 единиц в зависимости от приоритета, наконец, отрезается на отделочной установке.

2Введение в основной отдел

a. Основные части машин
Формирующий блок и режущий блок являются двумя наиболее важными частями.
Используйте сервомотор для управления резаком, чтобы сохранить высокую точность резания.

b. Защита безопасности
* Когда машина работает, другие люди не приближаются к машине и
Не управляйте панелью управления, кроме оператора.
* Люди не стоят перед режущим устройством, когда машина работает.
За предотвращение вреда людей.
* Рука оператора не должна приближаться к резачу или формирующим колесам, когда
работающей машины или испытания резака.

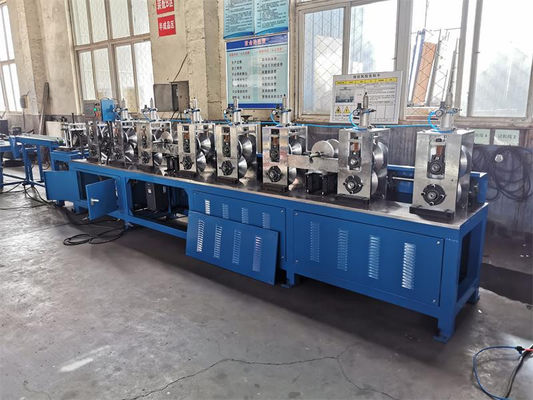

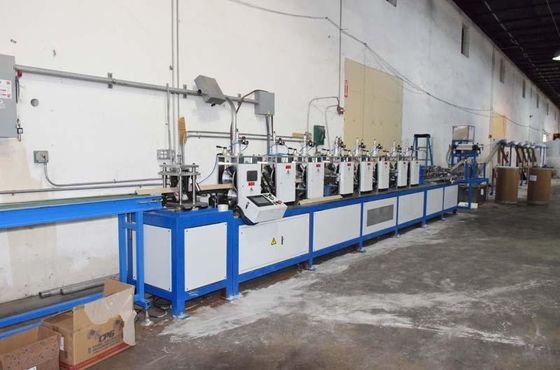

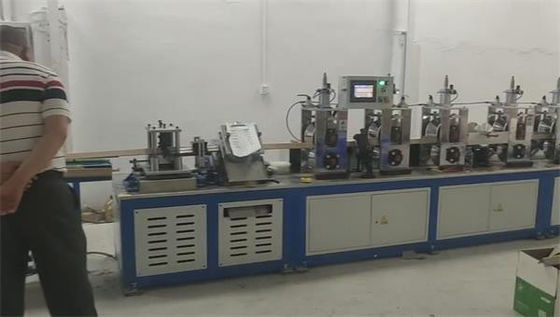

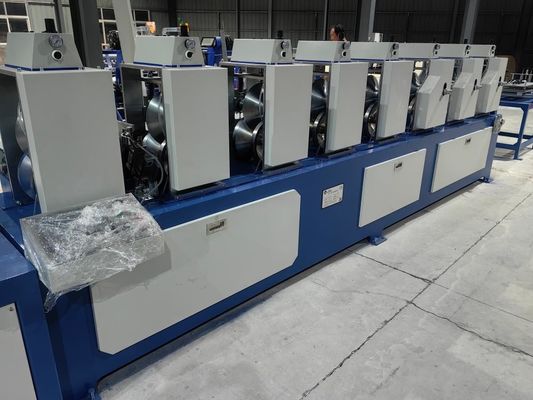

Фото:
