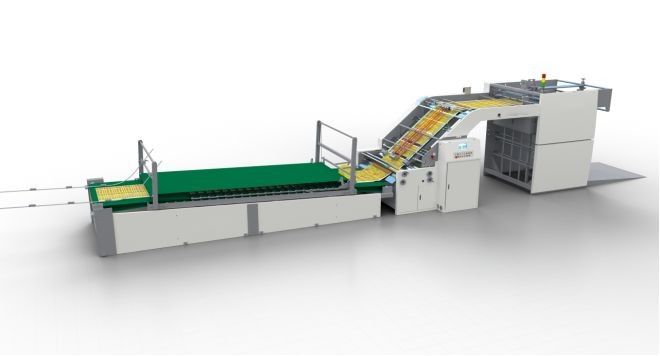

18.5КВт высокоскоростной литоламинирующей машины синхронный сервопривод SDX-1200

Высокоскоростной литоламинатор

(Синхронный сервопривод)

Основные особенности:

• Компьютеризированная высокоскоростная ламинировка с максимальной скоростью 12000 листов в час (длина бумаги: 600 мм)
• Лидирующий литокормитель обеспечивает стабильную работу на высокой скорости и без дополнительной настройки для разных задач.
• База подачи: Низкий стол для сбора бумаги типа E обеспечивает прямую подачу бумаги на поддоны.
• Система склеивания: высокоточные склеивающие ролики, боковая заглушка клея, автоматический контроллер уровня клея без переполнения при высокой скорости и система рециркуляции клея.
• Система выравнивания компенсации:несколько датчиков обнаруживают относительное положение нижней бумаги, в то время как сервомоторы обеспечивают зависимую компенсацию передачи верхней бумаги, чтобы гарантировать точное выравнивание двух листов.
• Электрическая система управления: интерфейс человека-машины с управлением ПЛК, индикатор предупреждающего света, автоматическое обнаружение производственного состояния, нарушений и записи работы.

Спецификация:

**Спецификации могут быть изменены без предварительного уведомления.

• Если качество бумаги и среза достаточно хорошие и точные, и при скорости 9000 листов / час, ламинат может достичь, а также 1,0 мм толерантности или меньше.
• Свернутый клеевой ролик из нержавеющей стали может гарантировать потребление клея, которое обычно составляет от 25 до 30 грамм в зависимости от навыков оператора и типов гофрированной бумаги.

Сервоуправляемый бесшафтный задний питатель:

• С помощью сервоуправления Yaskawa, без дополнительной настройки для разных размеров листов, вес бумаги варьируется от 120 гсм до 600 гсм, легко работать.
• Уникальное пересекание бумаги обеспечивает бесперебойную работу бумаги с низким содержанием GSM;
• Устройство предварительной загрузки по железной дороге, оборудованное в стандартном порядке.

Нижняя часть листовки:

• Оборудована двумя сервомоторами Yaskawa, один для точного времени подачи бумаги, другой для управления периодическим всасыванием воздуха для лучшего подачи бумаги больших размеров.
• Большой воздушный вентилятор и отдельные держатели ремней обеспечивают плавное питание 2ply, 3ply, 4ply, 5ply и картона, без вибрации держателя ремня.

Сервомоторная установка для обеспечения точного и усиленного всасывания:

Склеивающая часть:

• Высокоточный механизм покрытия из нержавеющей стали обеспечивает равномерное применение клея.
• Специальный механизм обеспечивает снятие бумаги с клеевого ролика, легко очищать, демонтировать и регулировать
• Три датчика для автоматического контроля уровня объема клея.
• Боковая клейка обеспечивает отсутствие переполнения при высокой скорости и повторную циркуляцию клея при высокой скорости.

Раздел регистрации:

• Множественные датчики для мониторинга положения подачи нижних листов, верхние два сервомотора (японская марка Yaskawa) синхронно регулируют верхние листы, чтобы сделать точный регистр во время ламинирования.

Система передачи:

• Многосильная трансмиссия равномерно распределена между передачами и ремнями, без обслуживания, низкий уровень шума, высокая эффективность
• Основные редукторы для клеящих роликов изготовлены тайваньской компанией.

Конвейер для нажатия:

• Ламинированные листы собираются пресс-конвейером в качестве стандарта для идеального склеивания.
• Скорость конвейера регулируется одним двигателем в соответствии со скоростью машины.

Прикосновение к экрану

• Интерфейс "человек-машина" (Proface) с ПЛК-контролем с сенсорным экраном, индикатором предупреждающего света, автоматическим мониторингом состояния производства, нарушений и записи работ.

Панель управления:
