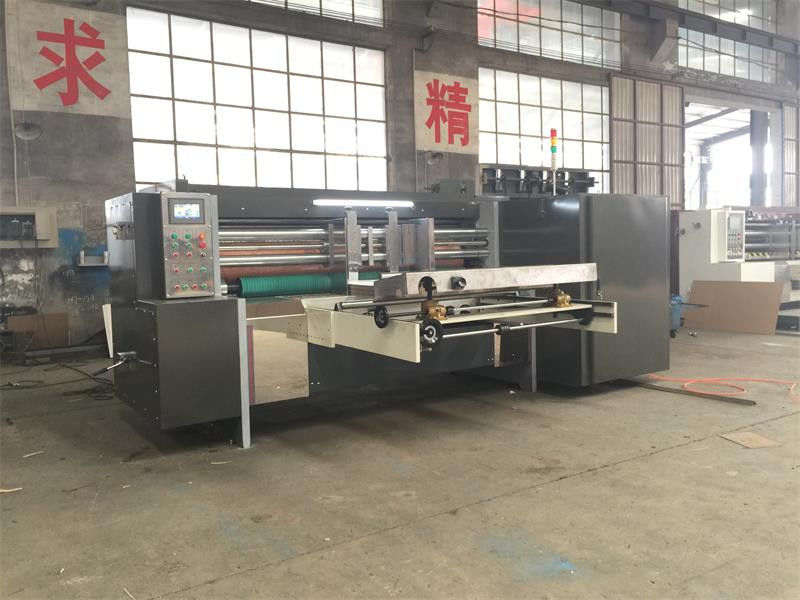

Толщина 50 мм Картонная резалка Автоматическая ротационная резальная машина

Автоматическая вращающаяся режущая машина

Модель: ZM-1400x2400

Характеристики:

• Питатель краев с вакуумным всасыванием типа колеса
• Одна пара кормовых рулонов
• Моторизованное боковое управление
• Главный двигатель принимает двигатель с переменной частотой
• Используйте сенсорный экран и PLC для управления машиной
• Моторизованное регулирование реестра
• Ручное регулирование бокового управления прокаткой, диапазон ±4 мм
• Ручное регулирование управления наклоном наковальника, диапазон 2-8 мм
• Ручное регулирование управления натяжкой рулона, диапазон 2-8 мм
• Кнопка аварийной остановки установлена
• Толщина стенки 50 мм.
• Устройство компенсации скорости может поддерживать точность резки безотносительно изменений диаметра наконечника
• Устройство для бритья оборудовано для повторного ремонта наковальной резины


Спецификация:



☆ Устройство питания

l Способ кормления
"Функции" изделий, изготовленных из материала, имеющего более или менее следующих характеристик:
Механическая система питания, показание скорости питания на сенсорном экране;
Нижняя вакуумная всасывание, чтобы помочь высокой точности питания и вакуумной силы, контролируемой частотным инвертором.

I Регулирование остановки листа
Электрическая регулировка левой и правой стоп-листы;
Задняя стоянка передвигается и поднимается вручную;
Передняя остановка регулируется вручную, расстояние регулировки дисплея набора;

I Кормовой ролик
Верхний ролик - резиновый ролик, обеспечивает легкое давление и высокую силу трения на гофрированный лист, может предотвратить повреждение поверхности листа;
Проверка динамического баланса производится с использованием резинового кормового ролика;
Панель управления
установлена кнопка аварийной остановки;
Контрольная панель с кнопками для: главного двигателя старт/остановка, скорость вверх/вниз, вакуумная сила увеличение/снижение, пропуск питания, автоматический счетчик;


Части для резки на матрице


• Толщина корпуса машины
  Толщина корпуса: 50 мм

• Цилиндр наковальной
  Материал: стальная трубка без швов
  Внешний диаметр: 434,2 мм
  Толщина: 25 мм
  Поверхность покрыта твердым хромом и выполняется испытание динамического баланса и испытание статического баланса;
  Механическая спиральная движущаяся структура для создания цилиндра наковальни может делать боковую экскурсию с диапазоном 40 мм;

• Функция дифференциальной компенсации скорости
  Функция компенсации дифференциальной скорости может поддерживать линейную скорость поверхности цилиндра наковальни всегда в качестве цилиндра резки.Он делает линейную скорость поверхности наковального цилиндра контролируется цилиндром резки, чтобы обеспечить высокую точность резки.

• Покрытие наковальни
  Толщина: 9,4 мм
  Ширина каждого куска: 250 мм
  Внутренний диаметр: 434,2 мм
  Марка: Maxdura, CDG

• Устройство для ремонта накладной
  Ремонтное лезвие устанавливается для резки изношенной части крышки наковальни, чтобы увеличить время работы наковальни;
  Заказчик может выбрать лезвие, работающее после фиксированного времени резки штампа;

• Цилиндр для резки на матрице
  Материал: стальная трубка без швов
  Внешний диаметр: 410 мм
  Толщина: 30 мм
  Диаметр отверстий для прокладки: 10 мм, используйте винт размера M10
  Расстояние между отверстиями: 100 мм в горизонтальном направлении
  Дырки распределены по кругу: 18 отверстий с равномерным распределением по кругу
  Поверхность покрыта твердым хромом и выполняется испытание динамического баланса и испытание статического баланса;

• Регулирование регистрации цилиндров для резки на матрице
  Редуктор коробки передач для блокировки регистрационного положения;
  используется система планетарных передач;

• Пневматическое подъемное устройство
  При отсутствии необходимости резки, цилиндр резки может поднимать цилиндр крышки наковальника, приводимый в действие пневматическим цилиндром.Это может сэкономить энергопотребление и защитить крышку наковальника и продлить время его работы;

• Контрольная панель
  Кнопка управления откроется/закроется
  Пневматическая кнопка блокировки
  Кнопка управления регистрацией резки
  установлена кнопка аварийной остановки;
