35 м/мин. Машина для ламинирования бумажной пчелиной плиты мощностью 300 кВт.

Линия для ламинирования бумажной картонной картонки

Модель: HZB-1600PC25

Характеристики:

• Для рабочих удобно установить бумажный рулон через гидравлический стенд бумаги;
• Система склеивания может склеивать на обе стороны ядра, а также может склеивать верхнюю/нижнюю бумагу;
• Склеивание роликового подъема пневматически делает клей однородным;
• Управление с помощью сенсорного экрана машины, простая работа.

Рабочая скорость: 4 - 25 м/мин, линия требует следующих машин:

Спецификация:

Примечание: Рабочая скорость зависит от конфигурации машины, качества бумаги, качества клея, опыта оператора и т.д....

Подробная информация о каждом разделе

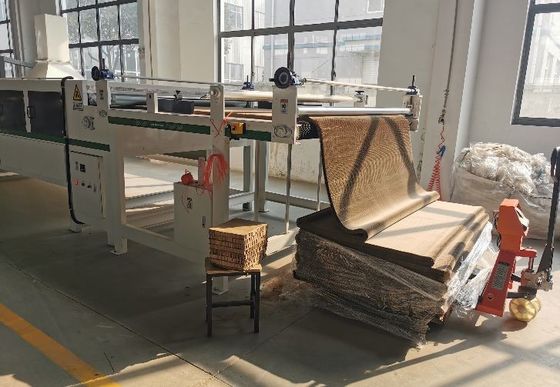

Носилки и сушилки для сердец пчел

• Кормление сердец соломы с помощью ролика
• Питатель регулируется через ручное колесо синхронно
• Электрический нагреватель мощностью 80 кВт. Каждый 40 кВт может включаться и выключаться отдельно.
• Температура регулируется

Гидравлическая стойка для бумажных катушек

• Ширина материнского бумажного ролика: 1600 мм
• Диаметр материнской бумажной рулоны: 1300 мм
• Максимальная масса материнской бумажной рулоны: 2500 кг
• Диаметр ядра: 76 мм (3 ′′)
• Управление напряжением: Управление пневматическим тормозом
• Рука вверх/вниз: двигатель гидроцилиндра
• Диаметр цилиндра предварительного нагрева: 600 мм

Склеивающее устройство 1 и склеивающее устройство 2

• Способ склеивания 1 для склеивающего блока 1: Склеивание на обе стороны ядра для сохранения клея и быстрого высыхания картонного материала.
• Метод склеивания 2 для склеивающего блока 1: склеивание на kraft-бумаге
• Способ склеивания для склеивающего блока 2: склеивание на kraft-бумаге
• Контроль потребления клея: Пневматическое управление и ручное управление колесом синхронно
• Способ подачи клея: клея, подаваемая насосом диафрагмы
• Материал клеевого ролика: нержавеющая сталь (мы не используем резиновую оболочку, поскольку резина будет легко изнашиваться)

Отапливающее и компрессионное устройство

• Способ сжатия: тепло от нагревательных панелей и равномерное распределение тепла по панели.
• Управление сжатием: Свинцовое управление подъемом, приводом двигателя.
• Управление температурой: электрическое управление от 0 до 250°C
• Способ отопления: электрическое отопление
• Поверхность нагревательной пластины покрыта тефлоном, не оставляет клея на поверхности нагревательной пластины
• Ширина нагрева: 2500 мм
• Нагреватель 72 кВт.

Компрессионное устройство ремня

• Двойная конструкция с нитриловым резиновым ремнем.
• Использовать 45 пар тяжелых грузовых роликов типа плавательного типа для прессования
• Ремень может нажимать на доску, чтобы убедиться, что она клейка крепко.
• Пневматическое регулирующее давление в зависимости от размера и толщины пленки для пчел
• Оборудование для натяжения ремня и направляющего устройства
• Длина: 10 м

Устройство сушки камер

• Двойная конструкция с PVC ремнем.
• Автоматическое устройство регулировки наклона установлено для ремня из ПВХ
• Структура камеры: принять 150x100мм квадратных стальных труб и стальной пластины.
• С обеих сторон камеры есть дверь для проверки
• Способ нагрева: центральное отопление с циркуляцией нагретого воздуха
• Воздушная труба является двойной структуры слоя, может поддерживать температуру хорошо и предотвратить быть обжаренным
• Используйте 26 пар тяжелых роликов типа плавательного типа для прессования
• Дистальный дисплей управления температурой, автоматическое регулирование температуры нагрева
• Длина: 8 м
• Общая мощность отопления: 60 kW

Установка охлаждения на роликах

• Длина охлаждающей части 5000 мм
• Вентилятор охлаждения установлен
• Система воздушного потока используется для передачи охлаждающего воздуха в каждую часть доски соломинки
• Используйте 10 пар тяжелых роликов типа плавательного типа для прессования

NC Устройство для резки тонких лезвиев

• Максимальная ширина резки: 1600 мм
• Подходящая толщина доски: 6-60 мм
• Осколки регулируемые двигателем
• Модель шлифовки лезвия: Автоматическая / Ручная
• Количество лезвия: 5 шт.
• Настройка положения лезвия: управление ПЛК, работа с сенсорным экраном

Устройство поперечного резания

• Синхронная резка: управляется сервомотором.
• Шаровой винт и линейный гид используются для передачи
• Скорость регулируется двигателем преобразования частоты
• Управление PLC, работа на сенсорном экране
• Режущее лезвие может работать по часовой стрелке и против часовой стрелки
• Минимальная длина резки: 1800 мм при скорости 25 м/мин
• Диагональная отрезаемость плит (1600x1000 мм):±2 мм

Стакер

• Ручная / Автомобильная модель оба доступны
• Рука сбора листа, передающая напряжение ремня, может регулироваться отдельно
• Скорость наложения регулируется
• Гидравлический цилиндр приводит к подъему/снижению платформы
• Высота укладки 1600 мм.

Список электрических и пневматических частей:

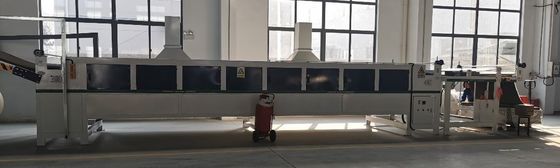

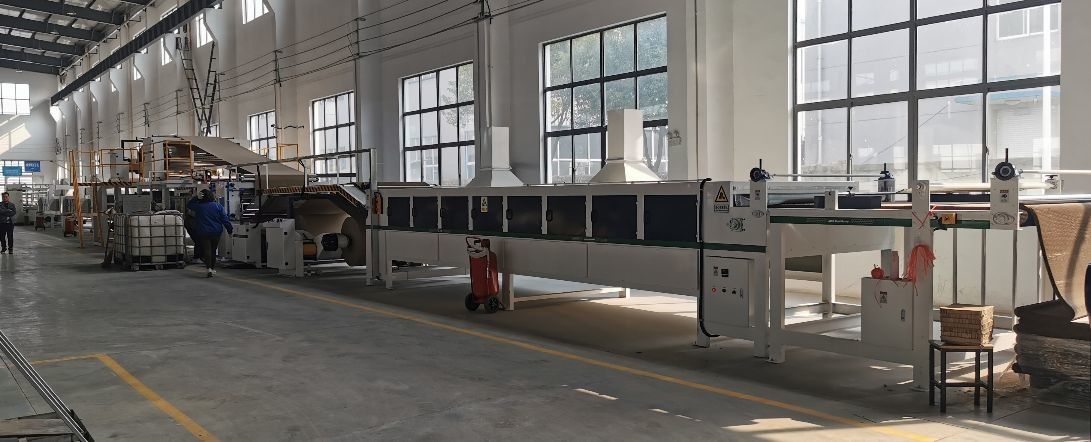

Фото:
